原厂 变频串并联谐振试验装置

KEXZB型系列变频串并联谐振试验装置

一、产品概述:
       1、变频串并联谐振成套试验装置是运用谐振的原理，通过调节变频控制器的输出频率，使得回路中的电抗器的电感L和试品电容C发生串联谐振，谐振电压即为试品上所加电压。
       2、变频串并联谐振成套试验装置广泛应用于电力、冶金、石油、化工、等行业，适用于大容量、高电压的电容性试品，如发电机、变压器、GIS、高压交联电缆、互感器、套管等的交接实验和预防性试验。
       3、我公司在变频串并联谐振高压实验方面，自行开发的变频、调压软件技术，领先于国内高压试验行业，利用这一技术采用16位精细调频、10KHZ载波频率、SPWM和进口原装IPM整体模块设计、制造的调频串并联谐振成套试验装置，完全符合国家有关高压实验的规程和要求。
二、整套装置的组成:

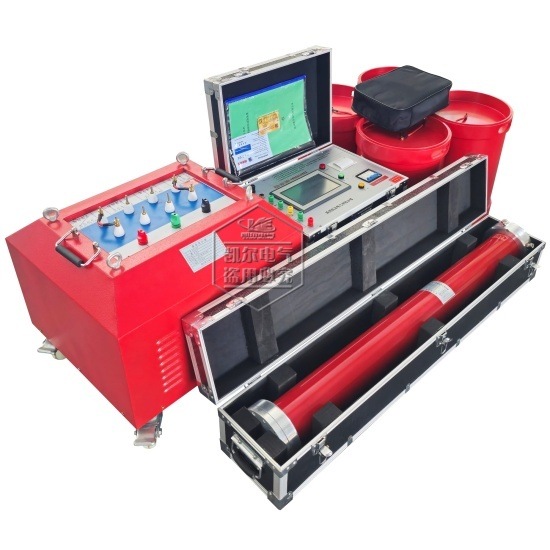

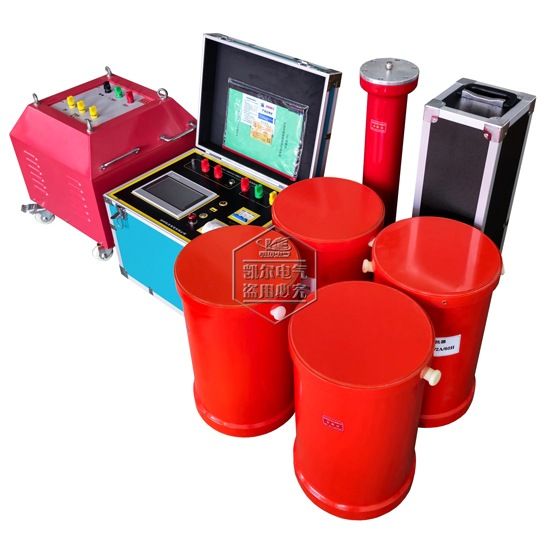

       变频串并联谐振成套试验装置由调频调压电源、励磁变压器、电抗器、分压器及补偿电容器组成。
三、工作原理:
       通过调频控制器提供供电电源，试验电压由励磁变压器经过初步升压后，使高电压加在电抗器L和被试品CX上，通过改变调频控制器的输出频率，使回路处于串联谐振状态；调节变频控制器的输出电压，使试品上高压达到所需要的电压值。回路的谐振频率取决于被试品电容CX和电抗器的电感L，谐振频率。

四、主要技术参数:
       1、环境温度：-10～45℃
       2、额定试验容量：0～8000KVA（具体容量用户自行选择）  不稳定度：≤0.05％
       3、工作湿度：≤90％
       4、谐振电压：0～1000KV（具体输出高压用户自行选择）
       5、输出波形：正弦波
       6、海拔：≤2000M
       7、频率调节范围：0.1～300Hz
       8、波形畸变率：≤0.5％
       9、电源输入：220V±10％单相 输出0～220V（ ≤10KW） 系统测量精度:0.5级 噪声:≤60dB
                               380V±10％三相, 50Hz 输出0～40V  频率调节分频率:0.01Hz 电抗器Q值:30～200
五、产品特点:
       1、大屏幕显示试验数据、试验状态，并有实时操作步骤提示功能
       2、能灵活整定实验电压、调频范围、加压时间
       3、试验结果能计算出被试品电容
       4、具有计算机通讯接口，便于通讯和试验数据管理
       5、体积小、重量轻、操作方便
       6、分辨率高、频率分辨率为0.001HZ
       7、安全可靠高、系统具有过电流、过电压及放电保护功能，可有效保护人身及设备安全试验结果可打印可升级造作软件。
