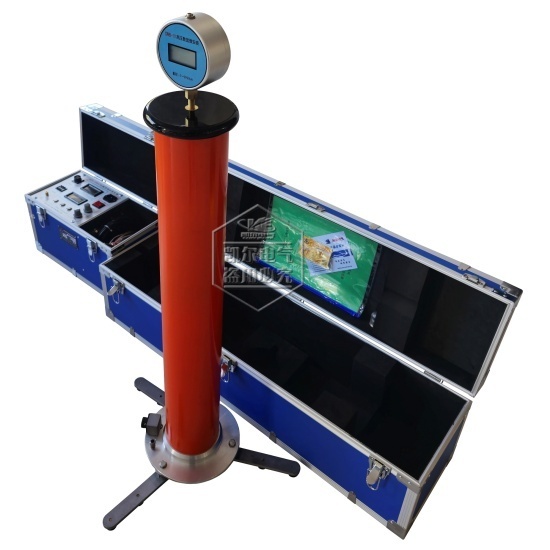

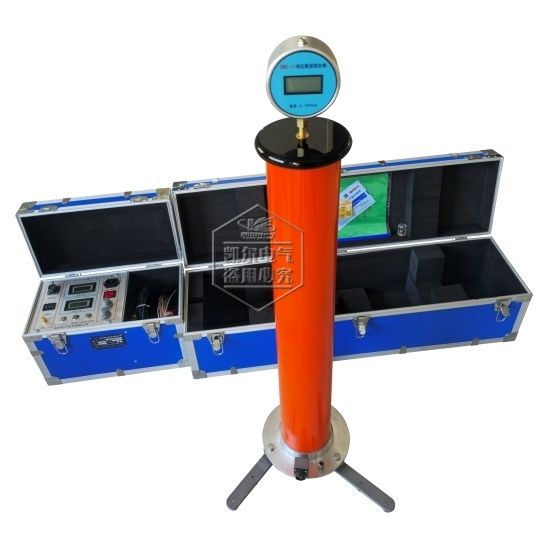

KEZGF-C型系列 高频直流高压发生器
一、产品概述:
KEZGF-C型系列高频直流高压发生器是根据行业标准ZBF24003-90《便携式直流高压发生器通用技术条件》的要求研究、设计、制造。
本系列便携式直流高压发生器适用于电力部门、厂矿企业动力部门、科研单位、铁路、化工、发电厂等对氧化锌避雷器、磁吹避雷器、电力电缆、发电机、变压器、开关等设备进行直流高压试验，是当今非常理想的换代产品。
KEZGF-C型系列高频直流高压发生器采用高频倍压电路，率先应用PWM高频脉宽调制技术，闭环调整，采用了电压大反馈，使电压稳定度大幅度提高。使用大功率IGBT器件及其驱动技术，并根据电磁兼容性理论，采用特殊屏蔽、隔离和接地等措施。使直流高压发生器实现了高品质、便携式，并能承受额定电压放电而不损环。
二、产品特点:
1、体积小、重量轻、更美观、更可靠、操作简便、功能齐全，便于野外使用，是当今非常理想的可靠产品。
2、采用稳定工艺制造，率先应用PWM高频脉宽调制技术、脉冲串逻辑阵列调制，采用大功率IGBT器件，利用高频技术提高频率，频率高达100kHz，从而使输出高压稳定度更高，波汶系数更小。
3、精度高、测量准确。电压、电流均为数字显示，电压分辨率为0.1kv，电流分辨率为0.1uA，控制箱上电压表直接显示加在负载试品上的电压值，使用时无需外加分压器，接线简单。仪器具有高、低压端测量泄漏电流，高压端采用圆形屏蔽数字表显示，不怕放电冲击，抗干扰性能好，适合现场使用。
4、电压调节稳定度高，全量程平滑调压，输出电压调节采用单个多圈电位器，升压过程平稳，调节精度高，并设计有粗调和细调功能。电压调节度优于0.1％，电压、电流测量误差小于1.0％，脉动因数优于0.5％。
5、负极性输出、零启动、连续可调、有过电压、过电流、回零、接地保护、特有断线保护等各种保护功能。自动保护电路功能强，保护完善可靠，使操作安全，各种技术指标均优于行业标准及优于同类产品。
6、增设了高精度75％VDC-1mA的功能，做氧化锌避雷器测量带来很大的方便，轻轻一按无须计算。本仪器控制箱上有75％的电压功能键，在做避雷器氧化锌试验时，当电流升到1000uA时，就打开0.75的按钮，这时，电压表、电流表所显示的值就是75％的数据，做完后应立即将升压的旋钮回到零位上，同时，将细调电压旋钮回到零位上，并应立即按绿色按钮，切断高压并关闭电源开关。再做其它试验。
7、方便的过电压整定设置功能，采用了数字拨盘开关，能将整定电压值直观显示，使你操用更随意，显示数值单位为kv。
8、倍压筒可分节结构，现场使用，灵活方便，一机多用，经济实惠。
9、底部设有三只内藏式支撑脚，增加了倍压筒的稳定性。
三、产品规格:
|
规 格技术参数
|
60/2
|
100/2
|
120/2
|
160/2
|
180/2
|
200/2
|
250/2
|
100/200
3/2
|
200/300
3/2
|
其它
等级
|
|
输出电压kV
|
60
|
100
|
120
|
160
|
180
|
200
|
250
|
100/200
|
200/300
|
600～800kV等合同定做。
|
|
输出电（mA）
|
2
|
2
|
2
|
2
|
2
|
2
|
2
|
3/2
|
3/2
|
|
输出功率W
|
120
|
200
|
240
|
320
|
360
|
400
|
500
|
400
|
600
|
|
充电电（mA）
|
3.0
|
3.0
|
3.0
|
3.0
|
3.0
|
3.0
|
3.0
|
4.5/3.0
|
4.5/3.0
|
|
机箱重量kg
|
4.3
|
4.3
|
4.3
|
4.3
|
4.3
|
4.4
|
4.5
|
4.5
|
8.1
|
|
倍压筒高度mm
|
Φ80
×500
|
Φ80
×620
|
Φ80
×770
|
Φ80
×770
|
Φ110
×770
|
Φ110
×770
|
Φ110
×820
|
Φ110
×800
|
Φ110
×1350
|
|
倍压重量kg
|
6.3
|
6.8
|
6.8
|
7.2
|
7.2
|
7.2
|
7.6
|
7.5
|
12.6
|
|
高压极性
|
负电压极性，零电压启动,连续可调。
|
|
工作电源
|
AC 220V±10％；50Hz
|
|
电压测量误差
|
1.0％（满度）±1个字，分辨率0.1％kV
|
|
电流测量误差
|
1.0％（满度）±1个字，分辨率0.1％uA
|
|
过压整定误差
|
≤1.0％
|
|
0.75切换误差
|
≤0.5％
|
|
波纹系数
|
≤1.0％
|
|
电压稳定度
|
随机波动，电源电压变化±10％时≤0.5％
|
|
工作方式
|
间断使用；额定负载30分钟；1.1倍额定电压使用：10分钟
|
|
环境温度
|
-20℃～55℃
|
|
相对湿度
|
当温度为25℃时，不大于80％（无凝露）
|
|
海拔高度
|
5000米以下
|
