避雷器放电计数器测试仪-伸缩式设计

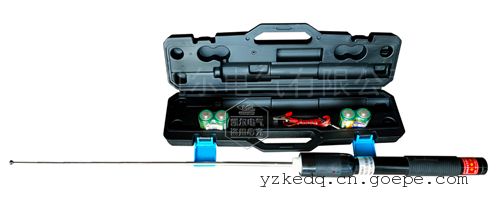

KE803型 避雷器放电计数器测试仪

注：本计数器校验仪有2款配置供用户自行选择购买：
       1、普通电池款     （标配：1号普通碳性电池×4节）
       2、可充电电池款 （高配：1号可充电电池×4节+配套一体式充电座）
一、产品概述：
       KE803袖珍型避雷器放电计数器测试仪（雷击计数器测试仪）是根据电力用户的需要而精心设计研制的。产品外型美观，故障率低、携带使用方便，它替代了传统的笨重测试仪器和测试方法，深受广大电力测试人员的欢迎。
二、技术指标：
       1、几何尺寸：
             测试仪：φ36×375mm，头部为 φ50×100mm
             外塑料包装盒：520×160×80mm，
             整机长度（金属杆未伸出）：445mm
             金属伸缩杆伸出总长度：880mm
       2、仪器重量：500g（不含电池）
       3、工作电源：DC 6V（一号普通碳性电池四节；可选配充电式1号电池×4节+配套一体式充电座）
       4、输出电压：800～1600V
             注意事项：每次使用前应该确认电源没有打开方可将仪器天线拉出。
三、使用指南：
       电源开关设在器身与头部之间，任意方向旋转90度，听到“喀嚓”声后即表示电源接通，反之为电源关闭。使用前先在尾部插入接地线并与地接好，根据计数器高度在未接通电源前将头部伸缩导电杆拉出到合适长度。接通电源后绿灯亮，待红灯亮（约3～5秒）即可通过头部伸缩导电杆对避雷器计数器进行测试。该仪器无须关闭电源可反复进行测试（每次充电时导电杆应离开试品）。
       切记：试验完毕后，先关闭电源，然后将头部导电杆对尾部地线放电后，才可将仪器收起。
       该仪器采用一号电池四节供电，可供大于5000次的放电测试。若电池电量不足时会延长充电时间，应及时更换（对于可充电电池款需要对电池充电）。
提示：仪器长时间不用时应把干电池取出；配有充电式电池款，应将取下来的电池充满电存放！
